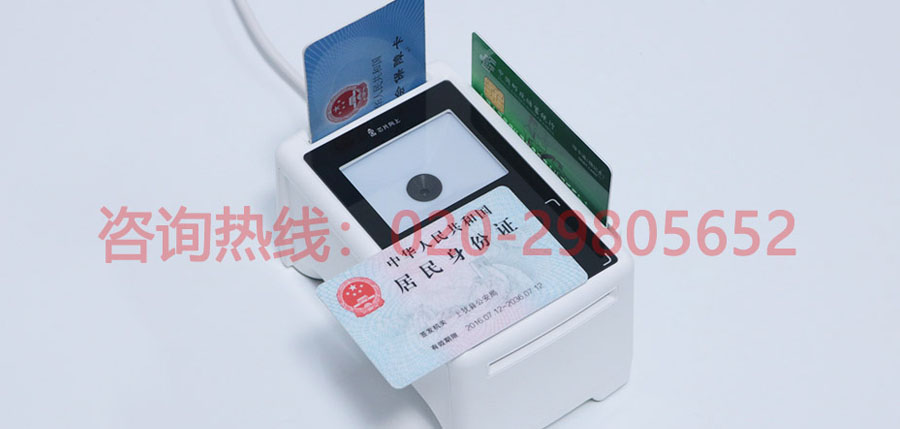

華大HD-S1是一款支持身份證、社保卡、二維碼、IC卡、磁條卡的五合一讀卡器，廣泛應用于人社、銀行、醫院、藥店等場所。

HD-S1多合一讀卡器華大HD-S1是一款融合了一二維碼掃描、磁條卡技術、接觸式、非接觸式智能卡技術及密碼鍵盤于一身的多功能讀寫器，主要是為了滿足當前卡系統中的一二維碼掃碼、磁條卡、接觸式/非接觸式 IC 卡共存的需求。當前支持的接口方式分 RS232 或USB，電源采用USB 口取電，USB 配備無驅技術。該產品可同時支持一二維碼掃描、磁條卡、射頻卡、1 個大卡座、1 個備用卡座，同時還支持 4 個小的 SAM 卡座。

產品特點（性能介紹）

? * 支持 ISO/IEC 7816-1/2/3 標準 CPU 卡，T=0、T=1、邏輯加密卡及memory卡等

?* 支持 Mifare 卡和符合 ISO14443 標準的 A  類和 B 類卡，ISO 15693 等卡片, 通訊速率最高支持  424 Kbps

  * 支持身份證卡片

?* 支持 4個 PSAM 卡安全模塊、支持高速 PSAM 卡安全交易認證，符合 ISO7816 標準

?* 安裝方便，可靠性高，適合聯機使用

?* 全速 USB 接口,  RS232，以太網等

?* 人機界面：一個指示燈，指示電源和操作狀態

?* 支持在線程序升級，提供 Windows/Linux/Unix 等各種平臺下的應用程序標 準 DLL 動態庫接口

詳細參數

型號HD-100-A4-HKSP4

主處理器

規格32位處理器，頻率72MHz

級別工業級

電源

電壓DC5V±5%，USB取電

電流待機30mA,工作電流350mA

保護電路

短路保護設備所有電路均有5V/GND的短路保護

極性反接保護防止5V和GND之間反接產生設備燒毀的保護

過流保護若發生異常，如人為強加電流等，整機超過500mA則保護設備

通訊接口

USB口支持HID協議

支持CCID協議、PC/SC協議

支持模擬鍵盤輸出協議

通信速率12Mbps

串口(選配)支持標準的RS232接口、485接口

通信速率支持9600～115200bps

以太網(選配)支持TCP通信方式、可當Client、可當Server等

支持UDP通信方式

通信速率10Mbps

USB連接線

長度1.8米

輔助件磁環

身份證閱讀功能

非接觸式智能卡模塊(

支持卡片標準ISO14443 1-4  A類、 ISO14443 1-4  B類、ISO15693

支持卡片類別Mifare S50卡、 Mifare S70卡、非接觸式CPU卡、身份證卡

支持速率106kbps 、212kbps、424kbps

讀卡距離大于5CM

接觸式智能卡模塊

支持卡片標準ISO7816 1/2/3

支持卡片類別接觸式CPU卡、邏輯加密卡4442/4428、Memory卡等

支持速率9600-307200bps

保護機制具備短路保護，任何觸點和電源短路均保護

卡觸點8個

卡拔插壽命大于100，000次

SAM卡槽模塊

數量4個

方式內嵌式標準SAM卡插槽

密碼鍵盤模塊

鍵數共15個按鍵，10個數字鍵，5個功能鍵

按鍵壽命大于500,000次

LCD顯示128*32分辨率，支持2X16字符，背光可調

漢字支持支持GB/T2312標準一、二級字庫

驗密密碼發送至IC卡讀卡器，在IC卡讀卡器中完成驗證，保密性強

支持加密算法支持DES/3DES算法

支持ANSI X9.8/X9.19 MAC算法

支持DUKPT及Master/Session密鑰管理

支持國密算法SM1、SM2、SM3

操作提示有必要的語音提示，不少于30秒，低于8KHZ采樣頻率，語音效果良好、支持指示燈、蜂鳴器提示

防窺罩自帶防窺罩，可防止輸入密碼的時候被他人窺視

連接線長度1.8米

狀態指示燈

電源指示燈高亮紅

通信指示燈高亮綠

驅動程序

支持操作系統XP、WIN2003、WIN2008、Vista、WIN7、Unix、Linux

支持開發平臺Visual Basic、Delphi、Power Builder、Visual FoxPro、

Visual C++、C++ Builder、VS.NET、Java等

架構支持適應C/S架構、B/S架構

動態庫接口符合社保局要求的標準系統接口

已通過的認證

社保人力資源及社會保障部讀寫器檢測

金融PBOC2.0 Level 1、Level 2

其他CE、 FCC

（*由于產品升級或其他原因，華大HD-S1二維碼五合一讀卡器產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
